Fonction du produit
Le système de montage PCB dispose d'une suite complète de fonctionnalités avancées adaptées à la fabrication d'électronique moderne.
Il comprend:
● 01 La capacité d'identifier avec précision un large éventail de composants complexes, assurant une intégration transparente dans le processus d'assemblage de PCB.

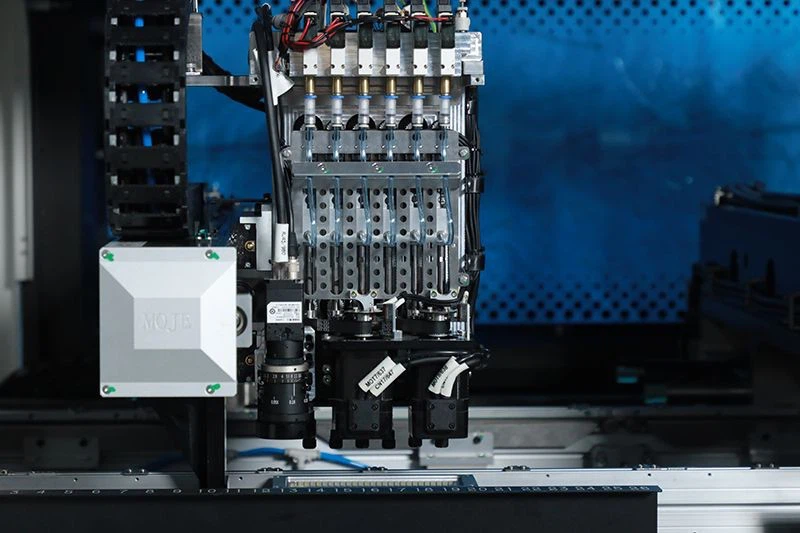

● 02 Un système de reconnaissance visuelle de haute précision qui améliore la précision et la cohérence du placement des composants.
● 03 Une caméra de vol de vitesse élevée - pour l'imagerie temporelle réelle rapide et précise -, facilitant des inspections visuelles efficaces.
● 04 Une - {1}
● 05 Prise en charge du montage de PCB long jusqu'à 1200 mm, avec double - tête et double - Capacités d'espace de travail, améliorant la flexibilité et le débit dans les opérations de montage des PCB. Cette approche complète du montage des PCB garantit que le système répond aux exigences rigoureuses des environnements de production contemporains, fournissant une solution fiable pour un mixage élevé - et des défis de l'assemblage de PCB de volume élevé -.
Paramètres techniques
|
Spécifications techniques |
|
|
Méthode de positionnement |
Vision de scène (facultative) + Vision volante |
|
Nombre de broches |
2Arms * 6 buses (espacement: 16 mm) |
|
Vitesse de montage |
36000cph |
|
Précision de montage |
± 0,07 mm |
|
Plage de composants PCB |
0402 ~ 30 * 25 mm, h: 15 mm |
|
SOP, QFP TEC |
|
|
Taille du PCB |
min: 50 mm * 50 mm, h: 0,5-5 mm |
|
Max: 1200 mm * 320 mm, h: 0,5-5 mm |
|
|
Base d'alimentation |
Stations de 8 mm * 64Feeder |
|
Pression de puissance / air |
AC220V ± 10% 50Hz / 0,5 ~ 0,7 MPa |
|
Puissance nominale |
3,5 kW |
|
Poids de la machine |
1500 kg |
|
Dimensions globales |
1765 (l) * 1310 (w) * 1420 (h) mm (la direction du flux de PCB est dans la direction L) |
Description de l'avantage
Par rapport à ses homologues internationaux, notre machine de placement atteint une réduction remarquable de la consommation d'énergie de plus de 50%. Cet exploit impressionnant est accompli sans compromettre la précision et la stabilité qui s'alignent sur les normes mondiales de l'industrie, présentant notre engagement à la fois à l'efficacité et à la qualité dans les solutions de montage des PCB.
Le système se distingue par sa configuration de la tête-- et de la configuration Dual -, ce qui lui permet d'atteindre la vitesse de montage la plus rapide de l'industrie. Cette configuration améliore la productivité en permettant des opérations simultanées, positionnant ainsi la machine à la pointe de l'efficacité et des performances dans les processus d'assemblage de PCB.
Le système intègre un mécanisme avancé de compensation de précision qui facilite des ajustements et des rectifications précis pendant le processus de montage de l'appareil, assurant des placements de qualité élevés -.
La machine est capable de prendre en charge le placement précis des substrats jusqu'à 1200 mm de longueur, pour accueillir facilement les PCB plus grands et assurer un assemblage précis des cartes de circuits imprimées.
Scène applicable
Éclairage DOB, alimentation électrique, appareils électroménagers, patch LED, accessoires 3C
