Fonction du produit

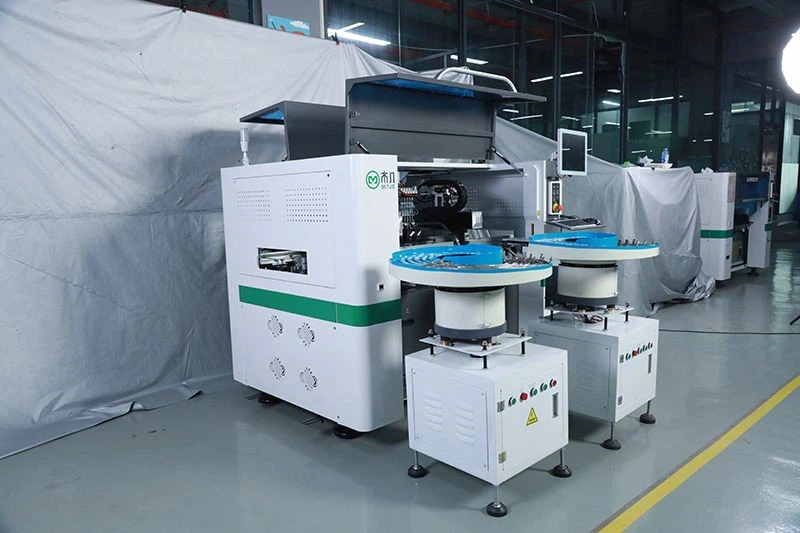

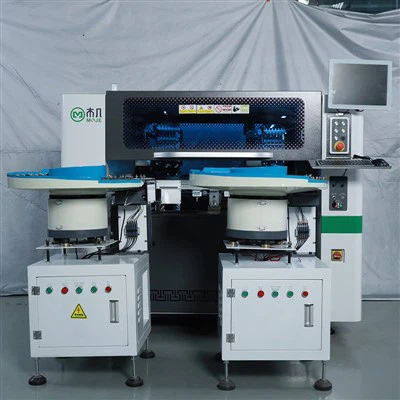

Le FTM 302- l est une machine de pick-and-place à haut débit et rentable spécialement conçue pour répondre aux exigences de laIndustrie du rétroéclairage de la télévision. C'estOpération à double tête, à double travailMaximise l'efficacité du placement, offrant un ratio prix-performance exceptionnel qui le distingue sur le marché.
Alimenté par unSystème de reconnaissance de vision de pointeetTechnologie à caméra volante à grande vitesse, le FTM 302- l assure une correction de précision en temps réel pendant le placement, garantissant la précision même à grande vitesse. Il prend en charge un placement transparent surPCB de 1200 mm de longavec unsemestre unique, éliminant le besoin de flux multiples et augmentant considérablement la productivité.
Le FTM 302- l offre une flexibilité avec5 ou 7 configurations de buseSur sa tête de placement, lui permettant de s'adapter à un large éventail d'exigences du produit. Que vous visiez la vitesse, la précision ou l'efficacité, le FTM 302- l est la solution ultime pour obtenir un placement efficace et précis de l'objectif dans la production de rétro-éclairage TV.
Paramètres techniques
|
Spécifications techniques |
|
|
Méthode de positionnement |
Vision volante + vision de scène |
|
Nombre de broches |
2 bras * 6 buses (espacement de 20 mm, H15 mm) |
|
Vitesse de montage |
10000cph (ne balayez pas la lumière bleue) |
|
Précision de montage |
± 0. 05 mm |
|
Plage de composants PCB |
Lentilles de rétro-éclairage de la télévision tec |
|
Taille du PCB |
min: 5 0 mm * 100 mm, h: 0. 5-9 mm |
|
max: 12 0 0mm * 360 mm, h: 0. 5-5 mm |
|
|
Base d'alimentation |
Soutenir deux disques vibrants |
|
Pression de puissance \/ air |
Ac38 0 v \/ 50hz; 0. 5-0. 7MPA |
|
Puissance nominale |
4,5 kW |
|
Poids de la machine |
1800 kg |
|
Dimensions globales |
1765 (l) * 1310 (w) * 1420 (h) mm (la direction du flux de PCB est dans la direction L) |
Description de l'avantage
Drive stable et précis: axe XY alimenté par des moteurs linéaires ultra-indies pour des performances précises et stables.
Réduction du bruit: minimise le bruit opérationnel, créant un meilleur environnement de travail.
Interface conviviale: la conception intuitive facilite le fonctionnement plus facile et stimule l'efficacité.
Alimentation unique pour les PCB longs: accueille des PCB de 1200 mm de long dans un aliment, améliorant considérablement l'efficacité de production.
Scène applicable
Patch de l'objectif de rétroéclairage TV et 3CACCESSORIES
