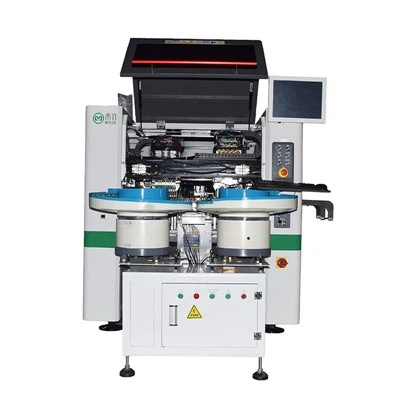

M520L HIGH - Machine de placement de vitesse
Haute - Placement de vitesse · Contrôle intelligent pour l'avenir
Technologies clés du produit
Self - Développement du système d'entraînement de moteur linéaire personnalisé
Les axes x / y / z utilisent des moteurs linéaires personnalisés élevés - avec un contrôle de boucle complet -. Une conception brevetée garantit la stabilité du mouvement X -} y, réduisant le temps de placement, garantissant efficacement la précision globale de la machine et garantissant des performances de l'équipement stables.
Technologie de changement de matériel intelligent
Passe automatiquement aux mangeoires chargées adjacentes lorsque le matériau est manquant, réduisant les temps d'arrêt, en prenant en charge l'installation mixte de spécifications multiples d'alimentation, améliorant considérablement l'efficacité d'alimentation.
Self - développé élevé - Speed Multi - Système de vision de la caméra
Self - développé Multi - Technologie de suivi dynamique de la caméra, la nouvelle caméra volante avec Ultra - Les prismes minces peuvent reconnaître avec précision les minuscules composants pendant le placement de vitesse élevé -.
Haut - Speed Lightweight Placement Head
Atteint le placement des composants de 0402 à 10 × 10 mm, avec une hauteur inférieure ou égale à 15 mm, couvrant une plage plus large. Head de placement d'efficacité élevé intégré -, facile à installer et à supprimer, la maintenance est plus de temps - Saving et sans effort.
Structure en acier intégré
Conçu avec une assistance par éléments finis, en utilisant une structure en acier intégrée pour libérer pleinement la contrainte, assurer la rigidité mécanique, réduire les erreurs de vibration et assurer une stabilité de fonctionnement de la vitesse - élevée.
Self - Développement personnalisé Full Fermed - Système de contrôle du lecteur de boucle
Axe X / Y Axe Linear Motor Drive + Fermed - Contrôle de la boucle, atteignez une réponse de vitesse élevée -, et réalisez le contrôle de précision Micron -.
Algorithme d'optimisation de chemin
Sur la base de la modélisation des mégadonnées, réduisez la distance de mouvement vide, améliorez l'efficacité de placement complète et réduisent la perte de mouvement non valide.
Système de compensation de précision adaptative
Corrige dynamiquement les PCB et la déviation d'absorption des composants, assurant la cohérence du placement.
Système de reconnaissance de la vision
Intègre les algorithmes d'apprentissage en profondeur AI, prend en charge la reconnaissance intelligente des composants spéciaux -, garantissant une précision de reconnaissance plus élevée, adaptée à des scénarios de composants complexes.
Bibliothèque de composants puissants
Prend en charge la modélisation personnalisée, répond rapidement aux besoins de production flexibles pour les petits lots et plusieurs variétés.
Support d'alimentation des matériaux diversifiés
Compatible avec divers types d'alimentation des matériaux tels que le ruban adhésif, les pièces en vrac, les plateaux, etc., pour répondre aux besoins de l'éclairage, de l'électronique 3C, des industries de l'appareil domestique, etc.
Paramètres techniques
|
Spécifications techniques |
|
|
Méthode de positionnement |
Vision volante [Standard] + Vision de scène [Facultatif] |
| Boîte de buse | PCB 320 mm [Standard]; 400 mm PCB [Facultatif] |
|
Nombre de broches |
10 buses * 2 bras (espacement entre les tiges d'arbre: 12 mm) |
|
Vitesse de montage |
92000 cph |
|
Précision de montage |
± 0,05 mm (CPK supérieur ou égal à 1,0) |
| Composants correspondants | Vision volante: 0402 ~ 10 (l) 10 (w) mm, h: 15 mm |
| Vision de scène: SOP, QFP, MAX 25mm30 mm [Facultatif] | |
|
Taille du PCB |
Min: 50 (l) * 60 (w) mm, h: 0,5-9 mm; Max: 1200 (l) * 320 (w) mm [standard] |
|
Min: 50 (l) * 120 (w) mm, h: 0,5-9 mm; Max: 1200 (l) * 400 (w) mm [Facultatif1] Max: 1200 (l) * 360 (w) mm [Facultatif2] Mécanisme d'alimentation du montage LED FPCB: Largeur 250 ± 5 mm [Facultatif3] |
|
|
Quantité de mangeur |
Stations d'alimentation de 8 mm-41 * 2 bras |
|
Alimentation / pression d'air |
AC220V / 50Hz; 0,5MPA-0,7MPA |
|
Puissance nominale |
3,5 kW |
|
Poids de la machine |
1800 kg |
| Dimension externe | 1765 (l) * 1410 (w) * 1550 (h) mm (la direction du flux de PCB est dans la direction W) |
